Toote spetsifikatsioon

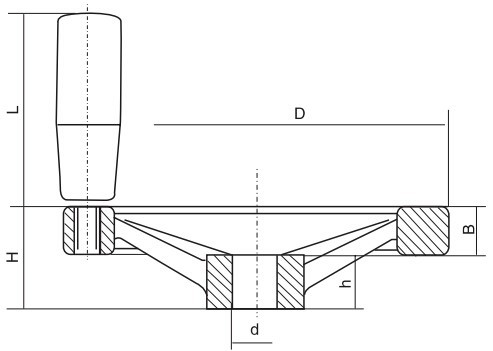

Joonistamine

5-1

Parameetri suurus

Toode nr	Peamised mõõtmed (MM)				Paigaldusauk
Alumiiniumsulam	D	H	B	L	d	h
Hy8313.15 \\ 12x125	125	33	15	67.5	12	18
Hy8313.15 \\ 14x140	140	36	16.5	67.5	14	19
Hy8313.15 \\ 14x160	160	39	18	82.5	14	20
Hy8313.15 \\ 18x200	200	45	20.5	82.5	18	24

Toote ülevaade

Kaks - rääkisid käteratas, tööstusseadmete täpse reguleerimismehhanismi, omab sümmeetrilist duublit - CNC tööpinkide, meditsiiniseadmete, trükikodade ja muude rakenduste jaoks, mis nõuavad kõrget-, täpne käsitsi juhtimine. Konstrueeritud lennunduse - astme alumiiniumsulamist (roostevabast terasest variandiga), uhkeldab see anodeeritud pinna töötlemisega. See komponent on saadaval standardse läbimõõduga 80 mm kuni 300 mm.

Põhifunktsioonid

Ergonoomiline disain

Dual - kodara struktuur pakub kahesuunalisi jõu rakenduspunkte, toetades üksikut - kätt või vaheldumisi kahte - käsuga toimingut.
Edge anti - libistage tekstuur ja ISO 9353-ga ühilduv ergonoomiline kõver vähendab väsimust pikema kasutamise ajal.

Modulaarne kohanemisvõime süsteem

Ühildub DIN 5480/5482 standardsete võlli aukudega, pakkudes nii Keyway kui ka klammerdavate varrukaühenduse võimalusi.
Quick - lahtivõttekujundus võimaldab hooldust ilma seisakuta, ühildub tavavoolu juhtimissüsteemidega, sealhulgas Siemens ja FanUc.

Keskkonnaalane kohanemisvõime

IP54 kaitsereiting (versioon IP67 -le), tolerant tööstuskeskkondade suhtes, sealhulgas vedelike ja tolmu lõikamine.
Töötemperatuuri vahemik - 30 kraadi kraadi kuni 120 kraadi kraadi, sertifitseeritud MIL-STD-810G vibratsiooni testimisega.

Konkurentsield

Täpne kontroll:Saavutab 0,01 mm korduva positsioneerimise täpsuse, edestades traditsioonilisi üksikuid - rattakonstruktsioone 30%.
Tööelu:Pärast 500 000 pöörlemistsüklit säilitab pöördemomendi lagunemine alla 5%, kahekordistades tööstuse keskmise eluea.
Kohandatud lahendused:Pakub lasermärgistust, värvide kohandamist, summutamise reguleerimist ja muid isikupäraseid kohandamisvõimalusi.
